一.介绍

    该整流器系统旨在为烧碱，电解铜和锌工业，苛性钠，电解水等提供直流能量，总输出为1.89MW。 整流系统主要由石油天然气自然变压器，10500A / 180V SCR整流器和控制柜组成，变压器向整流器供电，整流器并联形成12脉冲整流器系统，其特点是高功率因数和低谐波电流。 控制柜使用触摸屏来完成人机交互功能，并通过触摸屏来完成系统参数设置，操作，数据和状态显示等功能。

二.系统组成

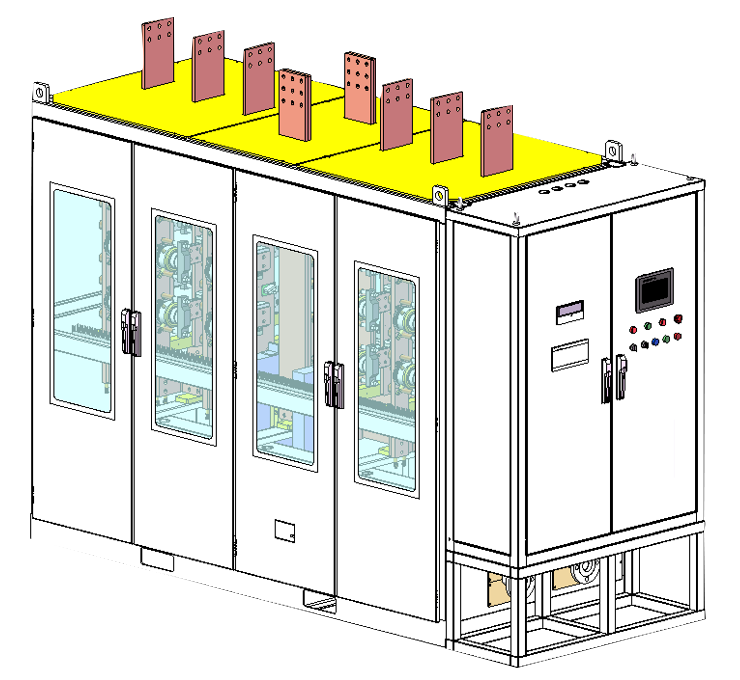

10500A / 180V系统由1个高压开关柜，1个变压器，1个整流器，1个控制柜和1个DC开关组成。 布局如下：

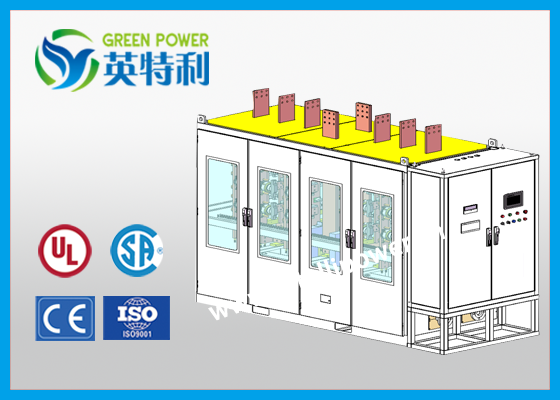

三.整流器

     采用三相双星形电路。每个整流桥臂由并联的多个晶闸管组成。每个晶闸管均串联一个快速熔断器，以提供短路保护。当晶闸管发生故障时，快速熔断器将被烧毁，以防止由于整流器短路而引起的故障扩大。每个晶闸管还并联连接有RC电阻电容吸收电路，用于吸收换相时的电压峰值，以确保晶闸管安全可靠地工作。整流器采用水冷方式。此外，整流器还包括温度控制器隔离模块，保险丝和温度控制器故障监视模块。监控模块实时监控整流柜内温度控制器和熔断器的状态，并通过通讯将其状态实时传输到控制柜内的SCR控制器。当保险丝熔断或过热保护时，故障设备的位置可以通过触摸屏显示器快速定位。

主要技术指标

u 输入电压：AC三相，电压由变压器提供，50Hz

u 额定直流电压：根据客户要求；可达2000V

u 额定直流电流：根据客户要求；可达50000A

u 电路形式：三相桥或双反星

u 脉波数：6脉、12脉、24脉可选

u 同相逆并联、非同相逆并联可选

u 整流柜冷却方式：水冷

u 稳流精度：优于±1%；

u 触发控制：全数字软件调节触发；

u 整流柜效率：≥90%（额定工况时，根据输出电压）;

u 远控通讯接口： RS485或以太网，或根据客户要求

u 功率因数：﹥0.90(α＜10°);

u 噪音：≤60dB（距离大于1米）；

u 过载能力：105%连续，150% 1分钟；

u 整流输出电流调整范围为：0-100%连续可调；

控制柜

控制柜主要包括触摸屏，PLC，2个SCR控制器
